Sistema de controle expansão tubos para usina termoelétrica
ECK Desenvolvimeto Projeto Eletrônico desenvolveu sistema de controle de expansão de tubo de vapor para usinas termoelétricas.
A tubulação de vapor em usinas termoelétricas exige sistema de expansão devido as variações de temperatura que podem levar a explosão dos tubos com grande potencial de criar fatalidades, para evitar esse problema existe um sistema de molas que permite a expansão e um novo posicionamento dos tubos em função da expansão causada pela temperatura, no caso de uma falha do sistema de expansão por fadiga mecânica ou outro travamento qualquer o risco de explosão torna-se grande,
O sistema desenvolvido pela ECK monitora o conjunto mecânico relativo a expansão permitindo uma manutenção preditiva e como isso uma programação de reparo antecipadamente.
A melhor logística da manutenção permite uma operação com menor risco e parada do sistema em momentos mais propiciosos.

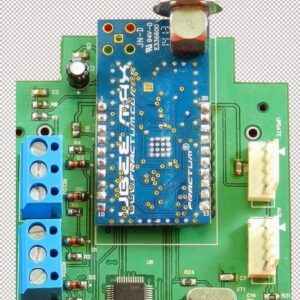

Um dos maiores problemas que enfrentamos no desenvolvimento foram as condições de operação. O equipamento deveria ser instalado em uma torre muitas vezes acima de 40 metros do solo e sem nenhum ponto de energia e sem fácil acesso, portanto o modulo deveria ser robusto e o meio de transmissão de dados de longo alcance e baixo consumo, para isso optamos por usar um modulo zigbee de de 15o mw, ou seja, de até 1,5Km em área aberta e um sistema complexo de economia de bateria através de um processador ARM M3 STM32L152.

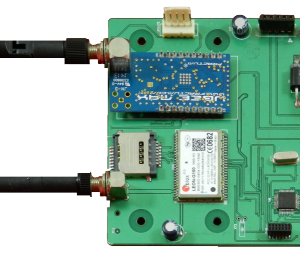

Para poder transmitir a informação dos módulos localizados na torres até o sistema de controle projetamos um modulo central que recebe as informações a traves da rede Zigbee e envia por um modulo GPRS da Ublox para um site que analisa as informações e acusa necessidade de manutenção.
Usamos um sistema GPRS por permitir uma flexibilidade de instalação permitindo operar completamente isolado das redes e acesso de internet da termoelétrica com isso facilitamos a instalação e manutenção do sistema.
O desempenho do sistema atendeu as necessidades, surgiram muitas sugestões de evolução do sistema para atender novas necessidades que sempre aparecem ao finalizar um projeto, principal,ente quando não existia nada semelhante em operação.
